關于圓形振動篩

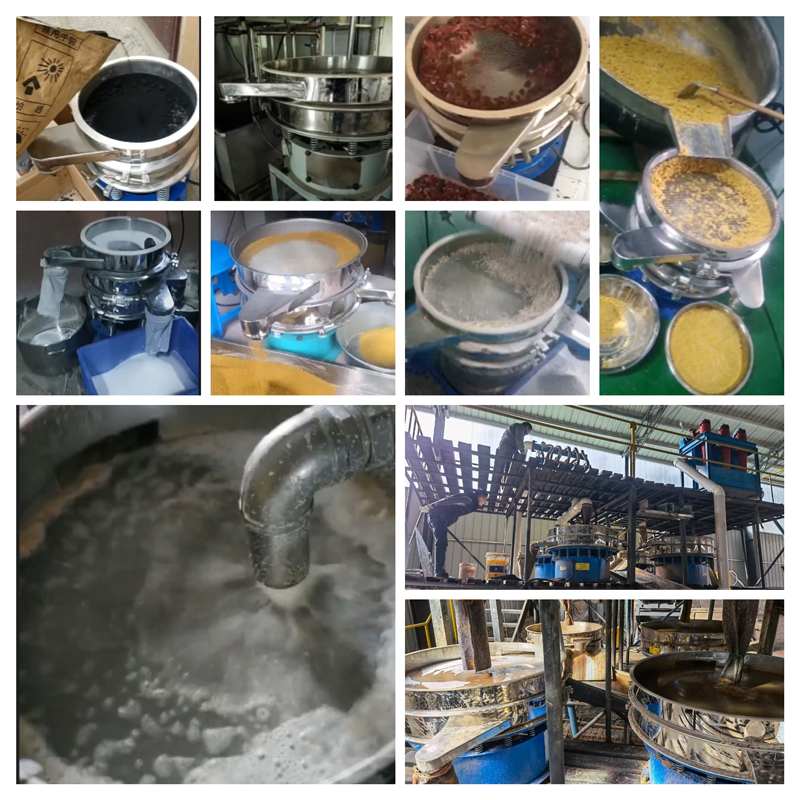

圓形振動篩篩分檀香粉視頻展示

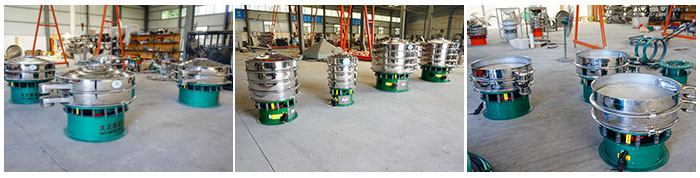

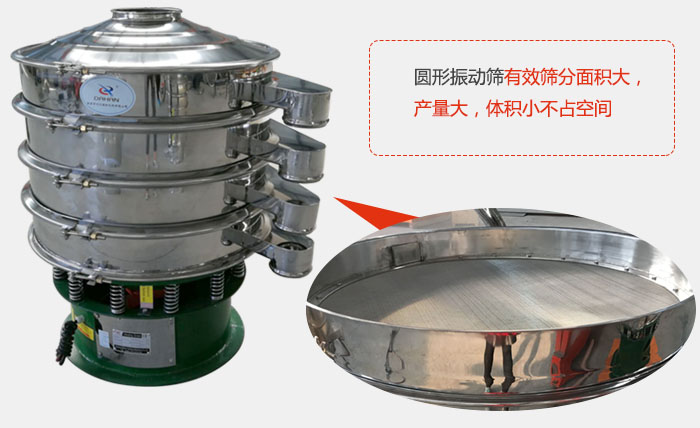

圓形振動篩外觀為圓形，又叫圓形振動篩分機，用于對物料進行粒度分級和篩分。它采用圓形篩網和振動裝置，通過振動使物料在篩網上進行運動，從而實現分離和除雜的目的?？捎糜谝后w中固體的分離過程、同一產品中不同粒徑的分離、安全篩分消除異物、顆粒均質化等。

圓形振動篩上可以安裝1至5層不同目數篩網，從而分級出2至6中不同規格的產品，適用于2-500目篩分，各種型號（從?400至?2000毫米）可以滿足任何類型的要求，，碳鋼、304不銹鋼、塑料等多種型號齊全。根據特殊行業的需要，還可設計為閘門式、邊緣式等多種機型。

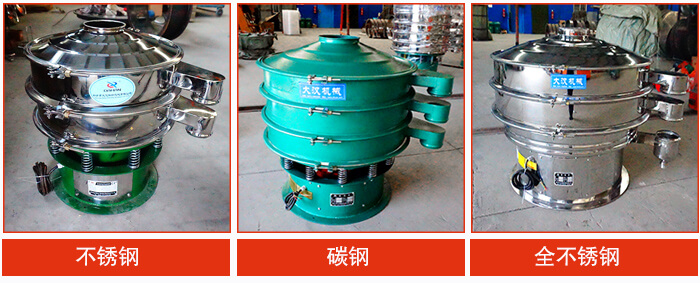

主要由碳鋼、不銹鋼及全不銹鋼三種材質，

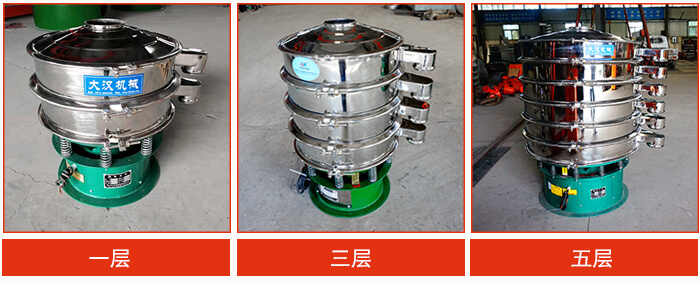

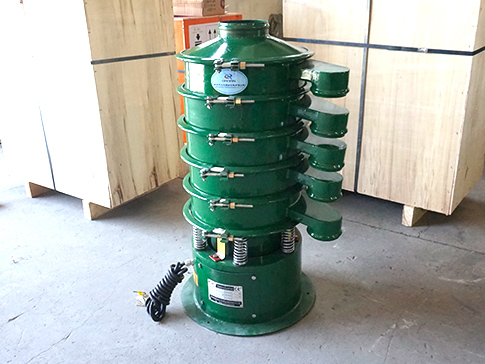

篩面有單層或多層設計，篩面層數高可以達到5層，可以篩分6種不同粒度規格的物料，

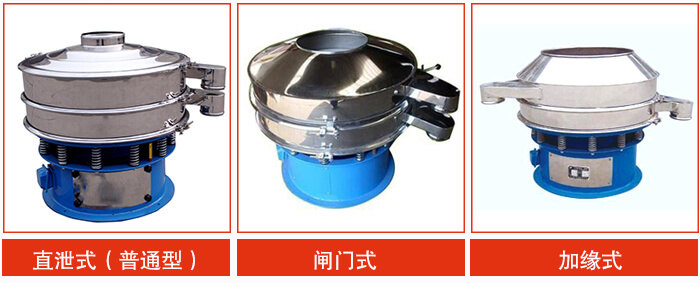

按照不同行業的篩分要求可分為直泄式（普通型）,閘門式,加緣式等，可以用于食品、醫藥、化工，冶金、磨料等行業對粉類、顆粒類及液體物料進行篩分和過濾。

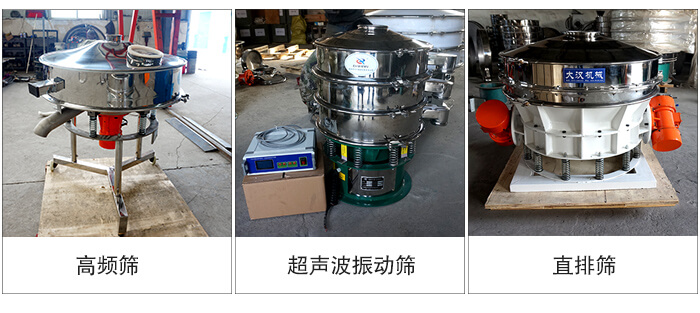

圓形振動篩分類

圓形振動篩根據不同的特點和應用需求，可以分為多種類型：

類別	圓形旋振篩	圓形超聲波振動篩	圓形搖擺篩
圖片
特點	它可以在更細的網格（低至 20 微米）上進行篩分，而不會出現任何堵塞。	加裝超聲波篩分系統，分離精度低至 20 μm（#635 網目），因此篩子不會堵塞。	仿人工篩分原理，適合干燥、粉狀、顆粒狀產品的受控篩選、分級和除塵，篩分精度可達到95%以上。運動部件左右擺動，而不是像振動篩那樣上下擺動，從而降低噪音水平，同時減少對篩分產品的損壞。
類別	圓形直排篩	圓形過濾篩	圓形高頻篩
圖片
特點	出料口設計在篩機底部，篩下成品快速過網，減少物料在篩面停留時間，大幅提升篩分產量。用于大批量篩分粉狀、顆粒狀，適合產量大、物料粗的篩分	可有效處理固液混合物料，快速實現固液分離，去除液體中的顆?；驊腋∥?，也可用于粉末篩分。	采用2級高頻振動電機，可快速實現固液分離，適用于粘稠漿料，如釉料、油漆等。

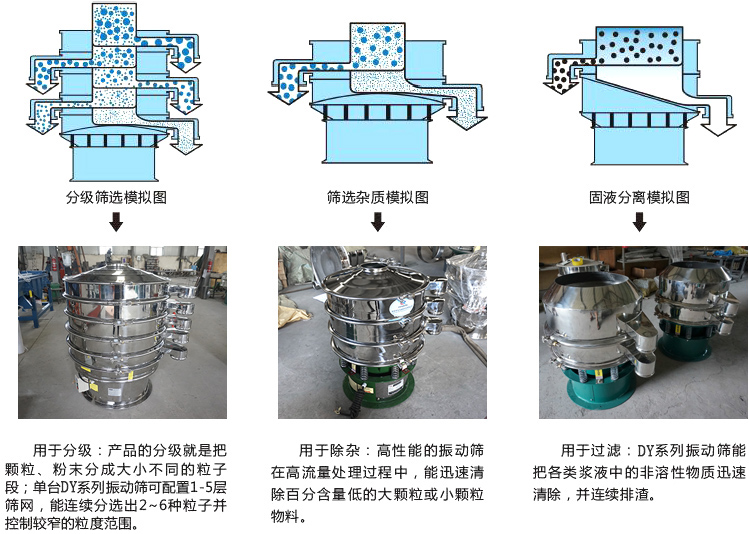

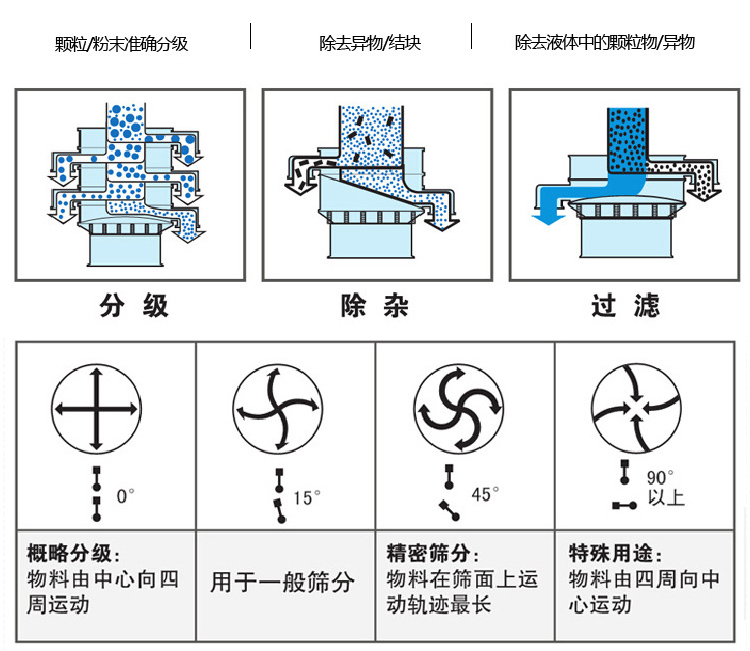

圓形振動篩的三大功能

圓形振動篩是一種常用的篩分設備，具有多種功能和應用。以下是圓形振動篩的三大功能：

篩分和分級：通過振動篩網將物料分成不同的顆粒大小，實現顆粒的分級和分離。篩分可以根據物料的顆粒大小要求，選擇適當?shù)暮Y網孔徑，從而實現對物料的粗篩、中篩和細篩等不同級別的分離。

去除雜質：去除物料中的雜質和不需要的固體顆粒。通過振動篩網的作用，可以將大顆粒、異物、團塊等雜質從物料中分離出來，提高物料的質量和純度。這在許多行業中都是非常重要的，如食品加工、化工、制藥等。

液固分離：可以將液體和固體顆粒進行分離，使液體通過篩網，而固體顆粒留在篩網上。這在一些行業中常見，如污水處理、固液分離等。

圓形振動篩工作原理圖

圓形振動篩是一種使用振動運動進行物料篩分的設備，其原理基于振動力和篩分原理。以下是圓形振動篩的工作原理：

篩分過程：物料進入篩箱后，受到振動力的作用，開始在篩網上進行篩分。較大顆粒的物料會被阻擋在篩網上方，而較小顆粒的物料會通過篩孔落下。根據篩網上的篩孔尺寸，可以實現對物料的分級和分離。

出料和廢料處理：篩分后的物料通過篩網下方的出料口排出，而未通過篩孔的大顆粒物料則被稱為廢料，通常通過廢料口排出。

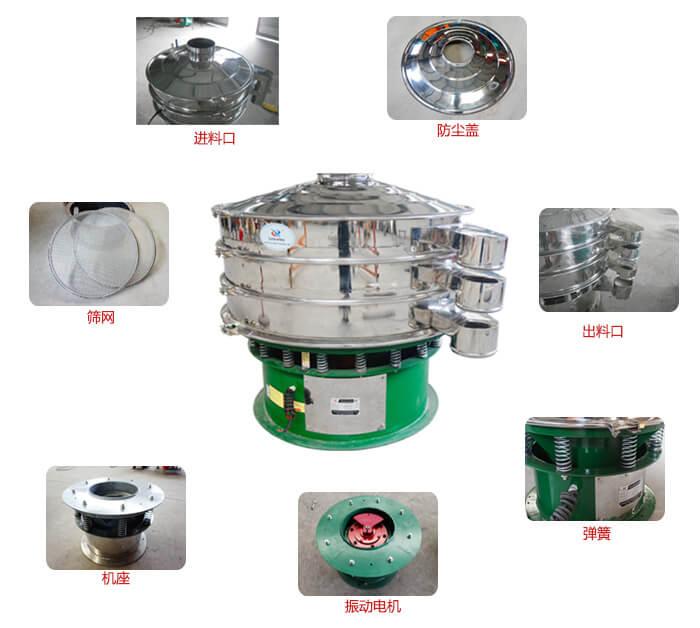

圓形振動篩結構圖

圓形振動篩的結構主要包括篩箱、振動源、篩網和支撐系統。下面是圓形振動篩的常見結構組成：

篩箱：篩箱是圓形振動篩的主體結構，通常由鋼板焊接而成。篩箱內部空間用于容納篩網和物料。篩箱的形狀一般為圓形，也有一些特殊設計的篩箱形狀，如橢圓形或方形。篩箱通常具有進料口和出料口，用于物料的進出。

振動源：振動電機安裝在篩箱的底部，通過激振器將機械振動轉化為篩箱的振動運動。振動電機的振動參數（如振幅和頻率）可以調節，以適應不同物料的篩分要求。

篩網：用于篩分和分離物料。篩網通常由金屬絲網或聚合物材料制成，具有不同的孔徑大小。篩網的孔徑?jīng)Q定了物料的篩分效果和分離精度。篩網安裝在篩箱內部，固定在篩箱上方的篩網架上，形成篩分面。

支撐系統：它通常包括支撐彈簧、支撐底座和支撐梁等組成部分。支撐彈簧安裝在篩箱和支撐底座之間，起到緩沖和支撐的作用，減少振動傳遞到地面的影響。支撐底座固定在地面上，支撐梁連接篩箱和支撐底座，使整個篩機結構穩定。

圓形振動篩工作特點

1、提高產品質量：準確去除超大污染物，非常適合檢查和篩選生產設施初級側的飼料和次級側的成品。

2、多層分級：可以安裝 1 至4層不同目數的篩網，從而實現 2 至 5 種不同粒度的產品分級。

3、篩分效率高：直徑范圍為 16 英寸（400 毫米）至 79 英寸（2540 毫米），處理能力為 100-3300 公斤/小時，具體取決于產品、網孔尺寸和機器的進料流量。

4、不易堵網：篩網可快速拆卸清洗或更換，篩網下方裝有彈跳球清網裝置，防止篩分細粉等難篩物料時篩網堵塞。

5、易于調整：篩子的振動運動可以水平和垂直運行，并且可以在兩個方向上調節，從而可以輕松快速地改變振動運動，從而改變待篩選材料的行為。

6、占地面積?。?/span>結構簡單、體積小，可以輕松安裝到生產線中，提供最佳的篩選能力，而不需要過多的占地面積。

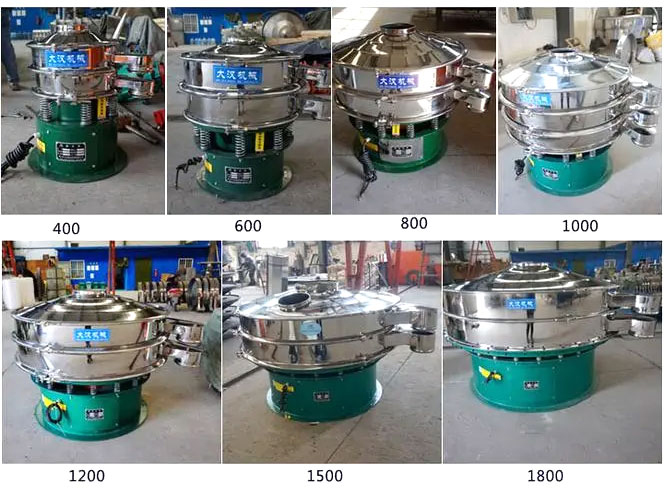

圓形振動篩技術參數

型 號	DH-600	DH-800	DH-1000	DH-1200	DH-1500	DH-1800	DH-2000
直徑mm	Φ600	Φ800	Φ1000	Φ1200	Φ1500	Φ1800	Φ2000
篩網面積m	0.24	0.45	0.67	1.0	1.6	2.43	3.01
篩網規格（目）	2-500	2-500	2-500	2-500	2-500	2-500	2-500
進料粒度mm	<Φ10	<Φ15	<Φ20	<Φ30	<Φ10	<Φ15	<Φ20
振次rpm	1500	1500	1500	1500	1500	1500	1500
有效篩面直mm	Φ560	Φ760	Φ930	Φ1130	Φ1430	Φ1760	Φ1960
層數	1-5	1-5	1-5	1-5	1-5	1-5	1-5
功率Kw	0.25	0.55	0.75	1.1	1.5	2.2	3

圓形振動篩適用行業

食品行業：面粉、豆?jié){、糖果、茴香、馬鈴薯粉、椰奶、干魚粉、果汁、蛋白粉、麥芽糊精、脂肪粉、砂糖、酵母、果汁、醬油等。

化工行業：洗衣粉，樹脂粉、橡膠粉、顏料、油漆、純堿、硫酸鈉、硫酸、聚乙烯吡咯烷酮、檸檬粉、橡膠、塑料等。

醫藥行業：中藥粉、中藥液、西藥粉、西藥液體、中西藥顆粒等。

陶瓷行業：氧化鋁、石英砂、泥漿、噴霧土粒。

冶金行業：氧化鈦、氧化鋅、電磁材料、金屬粉末、焊條粉末等。

其他行業：涂布涂料、白土泥漿、黑白液、廢液、造紙液、廢水回收。

物料	比重	目數	處理方法	產量 (kg/hr T/hr)	推薦型號
小麥淀粉	1	250 目	濕	3200 T	DH-1200-1S
面粉	0.6	24 目	干	1500㎏	DH-1000-1S
醬油	1	100 目	濕	6500 T	DH-1200-1S
鹽	1.2	30/80 目	干	5000㎏	DH-1500-1S
玉米淀粉	0.6	40 目		1600㎏	DH-1000-1S
藥粉	0.8	80 目		550㎏	DH-800-1S
PVC樹脂	1	10㎜/5㎜		3000㎏	DH-1200-2S
聚乙烯粉末	0.45	48/100 目		100㎏	DH-800-2S
石墨	1.2	16/40/80 目		1400㎏	DH-1000-3S
鉛粉	11.34	10/80 目		1000㎏	DH-1000-2S
剛玉	4	60 目		300㎏	DH-1000-1S
鋁粉	0.9/1.2	80/120 目		350㎏	DH-800-2S
電極粉	0.95	20/200 目		550㎏	DH-1000-2S
高嶺土	0.4	100 目		200㎏	DH-1000-1S
泥漿	1.1	250 目	濕	3200㎏	DH-1000-1S

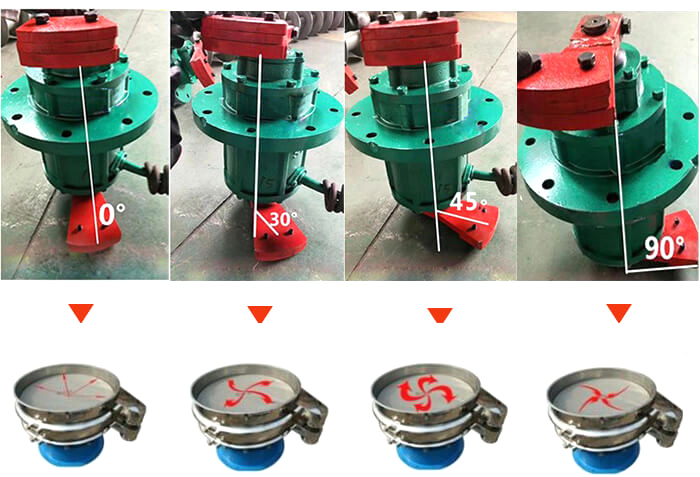

圓形振動篩怎么調振動的強弱及角度？

1、需要知道圓形振動篩電機的角度，這個根據圓形振動篩上所安裝減震彈簧的數量來判斷的，比如圓形振動篩上安裝有12根彈簧，那么兩個彈簧之間就是30度，將上下偏心塊的中心各對準彈簧的中心時，電機角度就為30度，以此類推。

2、當你想讓篩面上的物料迅速向四周擴散或是加快擴散時，需要把旋振篩的電機夾角調小，比如調到30度，或是20度，或是更小，角度越小物料向四周擴散的越快，反之就會越慢，當角度達到90度時，物料就會向篩面中心集中。

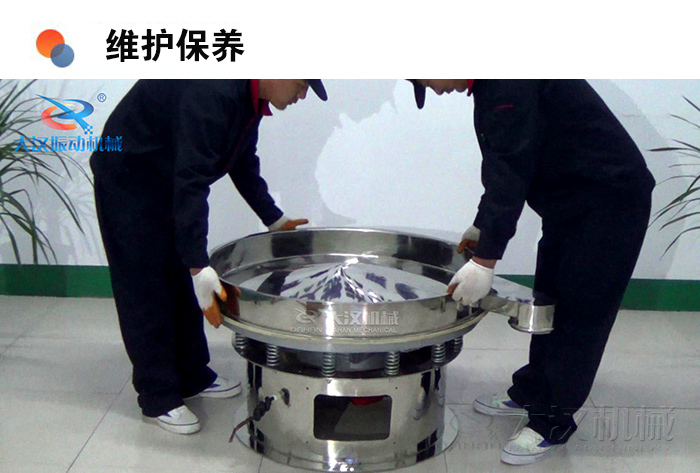

圓形振動篩維護保養

一、圓形振動篩需要定期檢查篩網的表面是否有破損，如果有破損需要及時更換，以免造成產品的篩分不合格。

二、檢查彈簧部件是否有松動，如果有松動需要用扳手上緊，以達到較好的篩分效果。

三、檢查圓形篩的篩框的V型圈是否有破損，如果有破損需要及時修補，防止物料泄露。

四、檢查電機，定期從黃油嘴處加注黃油。

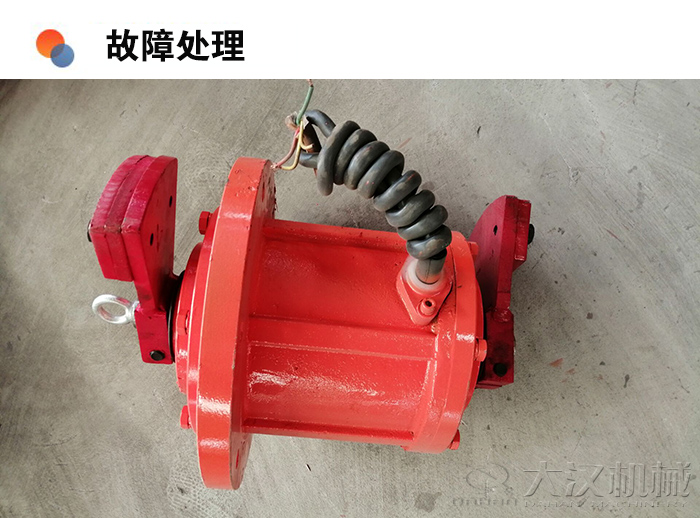

圓形振動篩故障處理

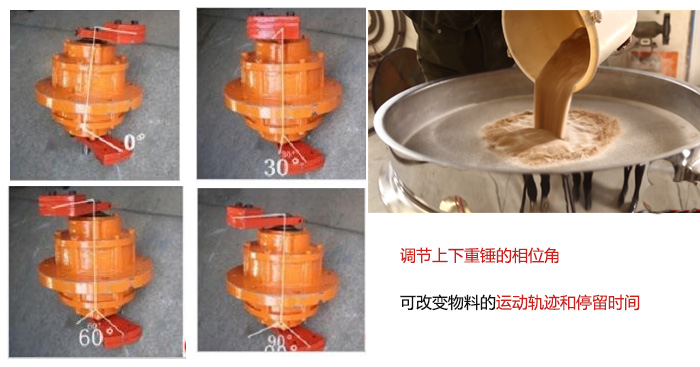

上下重錘的調整方法:

1、改變上下重錘的相位角,可以改變篩網上物料的運動軌跡和停留時間。為使篩機適應各種物料所需的分離狀態,如物料的分布、處理量、分離效率、過網率等各種變化,應將它調整到狀態。

2、圓形振動篩分機上錘不可調整角度,打開底桶調整孔,松開下重錘固定螺栓,根據所篩分物料軌跡,向出料口反方向調整上下重錘的相位角(參照下圖)。然后將少量物料放在篩網上面,使篩機運轉,做篩面物料運動軌跡檢查,如處理參數都達到效果時,停機上緊固定螺栓,調整就結束了(切記上緊固定螺栓)。

注:有時因物料的比重、濕度、堆放傾斜角等參數的影響,調整相位角時不可能一次調整成功,所以請用戶要有充分的耐心進行調整,使篩機發揮應有的高效率。

3、附加重塊的調整。在上下重錘的一測裝有附加重塊,它的作用是增加篩機的激振力,根據用戶篩機的層數、物料比重不同來增減激振力,增減附加重塊的多少可以使篩機達到篩分效果。
